Packet Tracer Part 3


Packet Tracer

Di sini saya hanya akan mejabarkan secara singkat mengenai tahapan pembuatan jaringan computer seperti dibawah ini. Jika kalian adalah pemula maka anda bisa melihat blog saya sebelumnya berikut link blog tersebut https://jaringankomputertugasubsi.blogspot.com/2020/05/cara-pembuatan-jaringan-komputer.html dan jika kalian sudah mengikuti blog saya atau membaca blog saca tentang tahap pembuatan packet tracer part 1 dan 2 anda bisa melanjutkan dengan menonton video youtube ini sebelum mengikuti tahapan yang saya akan jabarkan disini. Agar penyampaian tahap yang sudah saya jabarkan lebih sempurna anda tagkap berikut link youtube tersebut https://youtu.be/Dgc-2Go2dOs


Tahap pembuatan:
1.      Masukkan end devices laptop dan pc masing-masing 2 pada setiap switch. Masukan pula network device switch dan juga router dengan masing-masing satu router pada setiap switch.
2.     Setelah itu hubungkan dengan kabel apabila anda ingin lebih mudah dan cepat anda bisa menggunakan kabel Automatically Chose Connection. Jika anda ingin manual anda bisa menggunakan kabel Straigh-Through untuk menghubungkan switch-pc, switch-laptop, switch-router dan kabel Cross-Over untuk menghubungkan switch-switch. Tampilan yang akan terjadi akan seperti ini:

3.      Langkah selanjutnya adalah mengkonfigurasi router dengan cara: klik router -> pilih CLI -> lallu ketik no -> enter -> enable -> conf t -> interface gigabitEthernet 0/0 (untuk switch1) dan interface gigabitEthernet 0/1 (untuk switch2).  -> ketik ip address router switch satu 192.168.10.1 255.255.255.0 dan untuk router switch 2 yaitu 192.168.11.1 255.255.255.0 -> no shut Seperti dibawah ini
Jika berhasil maka router akan tersambung dengan switch yang ditandai kabel yng menghubungkan mereka berubah menjadi hijau.

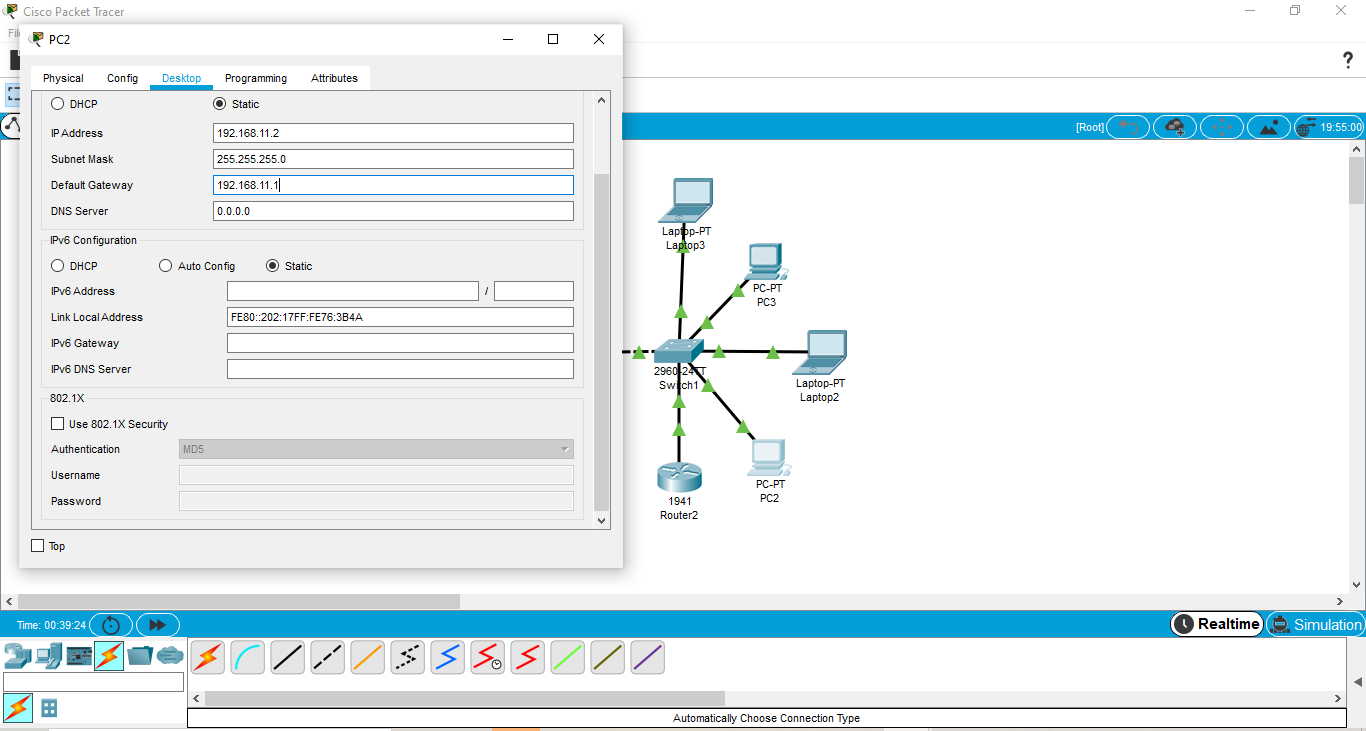

4.        Berikutnya mari kita masukan IP Address pada pc dan laptop secara berurutan. Untuk switch 1 kita mulai dari 192.168.10.2 untuk pc0, dan 192.168.10.3 untuk laptop0, lakukan seterrusnya sampai laptop1. Dan untuk switch ke2 kita akan mulai dari 192.168.11.2 pada pc2,192.168.11.3 untuk laptop2 dan seterusnya sampai laptop3.

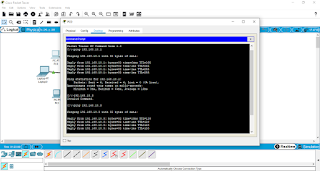

5.        Setelah selesai mari kita test dengan cara -> klik pc0 -> deskop -> run -> ping 192.168.10.1 dan ping 192.168.10.3. maka akan muncul tampilan seperti ini. Jika sudah sama itu arinya anda berhasil. note jangan lupa pemakaian ping jika tidak akan muncul tulisan invalid commad.
